TDB5019液位變送器

產品概述
該系列投入式液位變送器利用流體靜力學原理測量水位或液位,是壓力傳感器的一種重要應用。用微機械加工技術制作的高靈敏度的硅壓阻力敏元件是液位傳感器的心臟,輔之以帶通氣導管的專用電纜及專門的水密封技術,既保證了浸入式傳感器的水密封,又使得參考壓力腔與環境氣壓相通,從而獲得準確的測量結果與優良的穩定性。
投入式液位變送器采用了德國HELM具有國際先進水平的干式陶瓷電容傳感器或帶溫度補償和隔離膜片式擴散硅壓力傳感器,作為感測元件,大大提高了產品的使用性能。廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。
產品特點

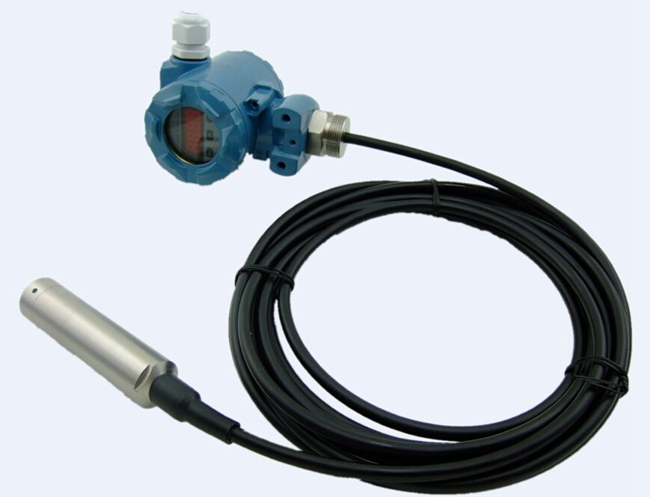

◇ 分體式結構:投入液體中的傳感器部分為全密封不銹鋼結構,電子線路部分殼體為鑄鋁結構便于調校和接線
◇ 一體化結構:傳感器與放大電路均在不銹鋼全密封殼體內,無需外部調校
◇ 傳感器外殼的防護等級為IP68,接線盒的防護等級為IP65
◇ 該產品由高性能壓力傳感器作為測量元件,精度高、體積小、使用方便、抗干擾能力強、可靠性高、穩定性好、靈敏度高、防水、抗結露
◇ 免維護,安裝、調試方便,直接投入水中以測量出變送器末端到液面的液位高度。
性能參數
測量范圍(FS) 0~0.5m~200mH2O或0~5KPa~2MPa
允許過壓 2倍滿量程壓力
測量介質 與316不銹鋼兼容液體(特殊可選防腐型)
綜合精度 ±0.25%FS ±0.5%FS ±1%FS
長期穩定性 典型:±0.1%FS/年 ******:±0.2%FS/年
使用溫度范圍 一體式:-20℃~70℃ 分體式(插入式):-20℃~80℃
補償溫度范圍 一體式:-10℃~55℃ 分體式(插入式):-10℃~70℃
零點溫度漂移 典型:±0.02%FS/℃ ******:±0.05%FS/℃
滿度溫度漂移 典型:±0.02%FS/℃ ******:±0.05%FS/℃
供電范圍 12~36VDC(一般24VDC)
信號輸出 4~20mA/1~5VDC/ 0~5VDC
負載電阻 ≤(U-10)/0.02Ω
結構材料 外殼:不銹鋼1Cr18Ni9Ni 膜片:不銹鋼316L
密封:氟橡膠 電纜:Φ7.2mm聚氯乙烯專用電纜
絕緣電阻 100MΩ,50VDC
防護等級 外殼防護等級IP68
安全防爆 Ex iaⅡ CT5
響應時間 ≤2 ms
重 量 約250克
